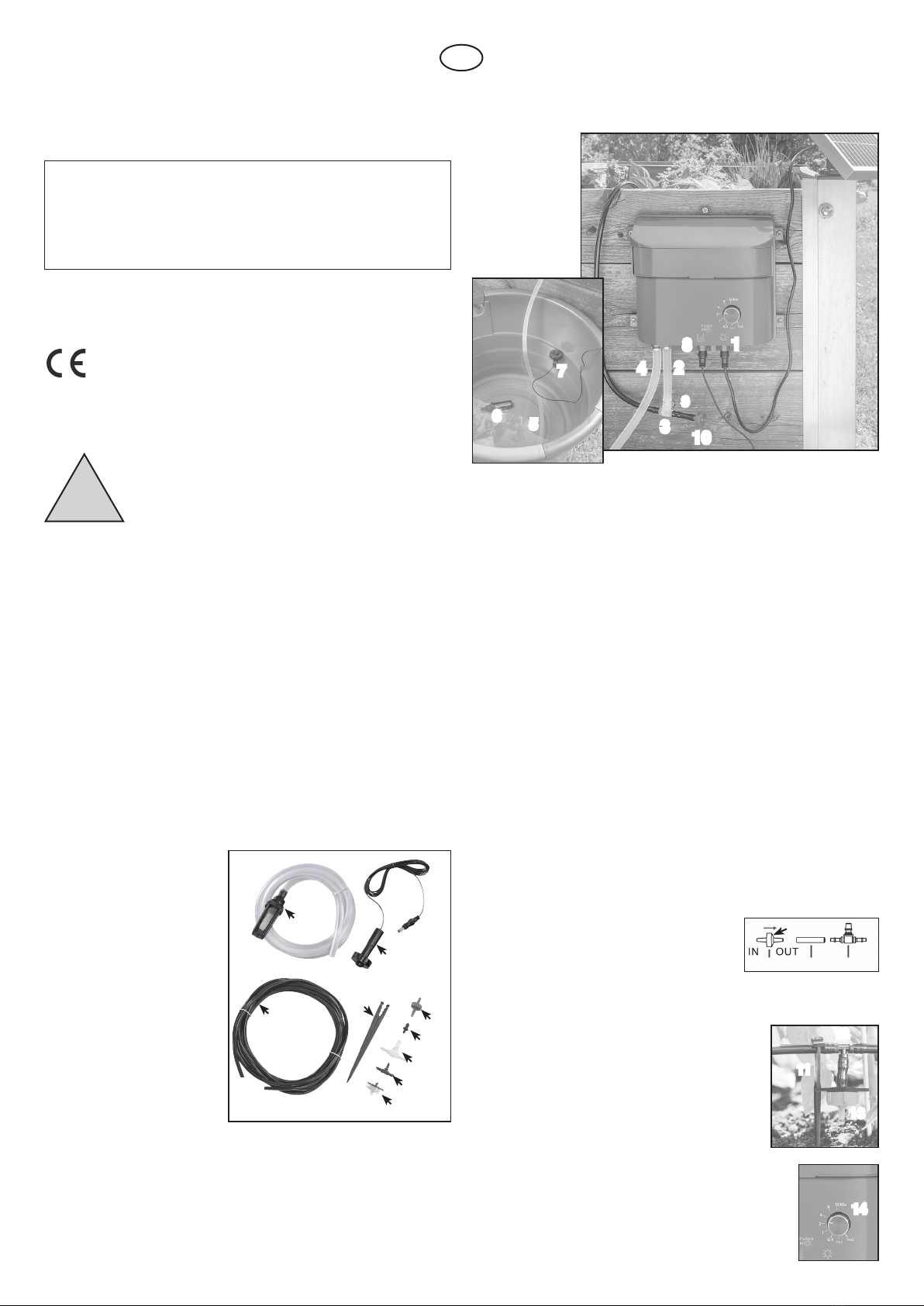

1666-esotec-waterdrops-manual page 1
Steuerung vor direktem Witterungseinfluss, z. B. vor zu starkem Regen
oder direktes Bespritzen mit einem Wasserschlauch.
3. Wählen Sie nun einen sonnigen, schattenfreien Standort für das
Solarmodul. Das Solarmodul kann mit dem Erdspieß in die Erde gesteckt
oder auch mit der beiliegenden Halterung angeschraubt werden.
4. Verlegen Sie das Kabel des Solarmoduls sorgfältig und ohne
Stolperfallen. Verbinden Sie den Stecker des Kabels am Solarmodul mit
der zugehörigen Buchse an der Steuerung (1). Bei ausreichend inten-
siver Sonneneinstrahlung auf das Solarmodul wird der integrierte Akku
aufgeladen.
5. Entfernen Sie die 2 Schutzkappen von den beiden Anschlussstutzen für
ein- und ausfließendes Wasser.
6. Schneiden Sie vom (transparenten) Ansaugschlauch max. 15 Zentimeter
herunter (2) und stecken Sie dieses kurze Stück auf den Anschlussstutzen
für ausfließendes Wasser (2).
7. In dieses kurze Stück Schlauch schieben Sie jetzt das T-Reduzierstück
mit dem größeren Anschluss hinein (3).
8. Am Stutzen für einfließendes Wasser stecken Sie nun den restlichen
(transparenten) Ansaugschlauch auf (4). Diesen Schlauch verlegen Sie
zum Wasserbehälter, z. B. einer Regenwassertonne (5).
9. Stecken Sie den Ansaugfilter (wenn nicht schon montiert) auf den
Ansaugschlauch auf (6). Dieser hält groben Schmutz von der Pumpe fern.
Werfen Sie diesen in das gefüllte Wasserfass ein.
Hinweis: Bitte montieren Sie den Filter so, dass er nicht direkt auf dem
Grund des Wasserspeichers aufliegt. Somit vermeiden Sie dass die Pumpe
Sandkörner o. ä. ansaugt und an Leistung verliert oder defekt wird.
10. Nehmen sie nun den schwarzen Schwimmerschalter und legen sie die-
sen ebenfalls in das gefüllte Wasserfass ein (7). Stecken Sie nun den
Stecker des Schwimmerkabels in die Buchse am Steuergerät ein (8). Ist
der Schwimmer aufrecht im Wasser, dann funktioniert die Pumpe. Legt
er sich auf Grund von Wassermangel auf die Seite, dann wird die Pumpe
abgeschaltet und es muss entsprechend Wasser nachgefüllt werden.
11. Schneiden Sie nun vom (schwarzen)
Bewässerungsschlauch etwa 10 Zentimeter
ab und stecken Sie dieses kurze Stück auf das
freie Ende des T-Reduzierstücks (9). In dieses
kurze Stück Schlauch kommt das (blaue)
Belüftungsventil (10). Dieses unterbindet ein unkontrolliertes Weiterlaufen
des Wassers beim stoppen der Pumpe. Hinweis: Bitte beachten Sie, dass
das Ventil richtig herum aufgesteckt wird!
12. Mit dem restlichen Bewässerungsschlauch, den 15
Schlauchhaltern (11), den 15 schwarzen T-Stücken
(12) und den 15 Wassertropfer (13) können Sie
nun das gewünschte Verteilnetz zur Bewässerung
erstellen. Die Tropfmenge beträgt 2 l/h.
13. Mit dem Mehrstufen-Wahlschalter (14) am
Gehäuse können Sie die Betriebsdauer der Pumpe
einstellen. Die Pumpe pumpt bei Tagesanbruch
und Einbruch der Dunkelheit je nach dem eingestellten
Wert. Sie kann in 6 Stufen im Bereich von 30 Sekunden
(0,5 Min) bis max. 12 Min. gewählt werden. In der
Stellung „Test“ kann die Pumpe getestet werden oder
auch bei Erstinbetriebnahme die Luft aus den Schläuchen
gepumpt werden.
11
12
13
Bedienungsanleitung
Solar Bewässerungssystem „Water Drops“
Diese Bedienungsanleitung gehört ausschließlich zu diesen Produkten. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie diese Produkte an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Es erfüllt die Anforderungen der geltenden europäischen und natio-
nalen Richtlinien. Die Konformität wurde nachgewiesen, die entspre-
chenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzu-
stellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachge-
mäße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.
3. Funktion und bestimmungsgemäße Verwendung
Das Solar-Bewässerungssystem ist für den Einsatz im Außenbereich bestimmt.
Es können damit Pflanzen über max. 15 Wassertropfer im Garten, Gewächshaus,
Frühbeet, Balkon oder Hochbeet bewässert werden. Die Bewässerung erfolgt
täglich bei Tagesanbruch und bei Einbruch der Dunkelheit. Die Betriebszeit der
Pumpe ist zwischen 0,5 Min und 12 Minuten einstellbar.
Auf diese Weise haben Sie eine ideale Lösung für eine automatische und
netzunabhängige Bewässerung Ihrer Topfpflanzen oder Gemüsebeet. Die
integrierte Membranpumpe saugt Wasser aus einer Tiefe von bis zu 2 Metern
z.B. aus einem Regenfass an. Das kristalline Solarmodul lädt am Tag und
Sonnenschein den eingebauten Akkupack auf.
Dies bedeutet völlige Unabhängigkeit vom Netzstrom!
4. Lieferumfang
1. 1 x Steuereinheit
2. 1 x Solarmodul mit Anschluss-
kabel und Halterung
3. 1 x Schwimmerschalter
4. 2 m Ansaugschlauch mit Filter
transparent
5. 5 m Druckschlauch schwarz
6. 1 x T Stück transparent
7. 15 x T-Stück klein schwarz
8. 15 x Schlauchhalterung
9. 15 x Wassertropfer 2 l/h
10. 1 x Rückschlagventil
11. 1 x Verschlussstopfen
5. Montage und Inbetriebnahme
1. Entnehmen Sie alle Teile vorsichtig aus der Verpackung. Vergewissern
Sie sich, dass Sie wirklich alle Teile entnommen haben, bevor Sie die
Verpackungsmaterialien der umweltgerechten Entsorgung zuführen.
2. Wählen Sie für die Steuerung einen geeigneten Standort. Beachten
Sie dabei bitte, dass sich deren Position höher als der maximale
Wasserspiegel des Wasserspeichers befinden muss. Schützen Sie die
!
D
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Mo. bis Fr. 9 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Produkt: Hersteller Art.-Nr: 101100
3
4
5
6
7
9
11
10
8
14
1
2
3
4
8
9
10
5
6
7
910
Schräge

Stellen Sie eine Frage

0/1000

Empfehlen Sie WaterDrops?

Häufig gestellte Fragen

A

Das System verwendet ein kristallines Solarmodul, um ein integriertes 3,6 V NiMH-Akkupack zu laden. Sonnenenergie am Tag lädt den Akku, der die Membranpumpe für automatische Bewässerungszyklen bei Tagesanbruch und Dämmerung mit Energie versorgt.

Ist diese Antwort hilfreich?

A

Das Set unterstützt bis zu 15 Wassertropfer, jeder liefert feste 2 Liter pro Stunde. Dies sorgt für sanfte, gleichmäßige Bewässerung, kann jedoch nicht pro Tropfer ohne Modifikation eingestellt werden.

Ist diese Antwort hilfreich?

A

Die Membranpumpe kann Wasser aus Tiefen von bis zu 2 Metern ansaugen. Die Steuereinheit muss höher als der maximale Wasserstand des Reservoirs platziert und vor starkem Regen oder Strahlwasser geschützt werden.

Ist diese Antwort hilfreich?

A

Reinigen Sie regelmäßig den Saugfilter und wischen Sie das Solarmodul ab. Ersetzen Sie den Akku alle zwei Jahre, vermeiden Sie die Montage des Filters am Reservoirboden, schützen Sie das Solarpanel vor Umkippen und demontieren Sie das System vor Frost, um Schäden zu vermeiden.

Ist diese Antwort hilfreich?

A

Grün dauerhaft = Pumpe läuft; Grün blinkend = Akku lädt, Pumpe aus; Rot blinkend = zu wenig Wasser im Reservoir; Dunkel = Akku leer oder defekt. Verwenden Sie diese Anzeigen zur Diagnose von Betrieb und Wasserstand.

Ist diese Antwort hilfreich?

A

Ja. Drehen Sie den Wahlschalter auf Test, um die Pumpe zur Erstinbetriebnahme oder zum Entfernen von Luft aus den Schläuchen laufen zu lassen. Stellen Sie sicher, dass der Akku ausreichend geladen ist und der Saugfilter beim Testen unter der Wasseroberfläche liegt.

Ist diese Antwort hilfreich?

A

Ersetzen Sie durch ein identisches NiMH-Akkupack: 3,6 V und mindestens 1200 mAh. Die Ersatzteilnummer des Herstellers ist angegeben; entsorgen Sie gebrauchte Batterien stets gemäß den örtlichen Vorschriften.

Ist diese Antwort hilfreich?

Vorteile und Nachteile

Vorteile

  • Solarbetrieben mit integriertem Akku ermöglicht netzunabhängige Bewässerung.
  • Unterstützt bis zu 15 Tropfer mit fester Tropfrate von 2 l/h für gleichmäßige Wasserabgabe.
  • Einfache Montage mit mitgelieferten Schläuchen, T-Stücken, Haltern und Filter; Testmodus zum Entlüften.
  • Schwimmerschalter schützt die Pumpe vor Trockenlauf; LEDs zeigen Pumpen-, Lade- und Niedrigwasserstatus an.
  • Kompaktes, wartungsarmes Design, ideal für Gärten, Balkone und Gewächshäuser.
VS

Nachteile

  • Der Akku muss mindestens alle zwei Jahre ersetzt und ordnungsgemäß entsorgt werden.
  • Die Leistung hängt von ausreichender Sonneneinstrahlung ab; schattige Standorte reduzieren Laden und Betrieb.
  • System muss zur Vermeidung von Frostschäden im Winter demontiert und innen gelagert werden.
  • Die Tropfrate ist fest (2 l/h) mit begrenzter Flexibilität für verschiedene Pflanzenbedürfnisse ohne Modifikation.
  • Maximale Förderhöhe 2 Meter und max. 15 Tropfer können größere oder komplexere Bewässerungsanlagen einschränken.

Produkt Beschreibung

esotec WaterDrops Solar Bewässerungsset — Effiziente, netzunabhängige Bewässerungslösung

Das esotec WaterDrops Solar Bewässerungsset ist ein kompaktes, solarbetriebenes Bewässerungsset zur Automatisierung der Bewässerung von Gärten, Balkonen, Hochbeeten und Gewächshäusern. Angetrieben von einem kristallinen Solarmodul und einem integrierten NiMH-Akkupack entnimmt das System Wasser aus einem Reservoir (z. B. Regenfass) und liefert präzise dosierte Tropfen an bis zu 15 Pflanzen. Die Membranpumpe fördert Wasser aus Tiefen von bis zu 2 Metern, während das einfache Schlauch- und Tropfer-Layout die Installation und Anpassung erleichtert.

Die Installation ist unkompliziert: Stellen Sie die Steuereinheit oberhalb des Wasserspiegels auf, positionieren Sie das Solarpanel an einem sonnigen, schattenfreien Ort und führen Sie dessen Kabel zum Regler. Befestigen Sie Saug- und Bewässerungsschläuche, setzen Sie den mitgelieferten Filter und den Schwimmerschalter ins Reservoir ein und bauen Sie das Verteilnetz mit den mitgelieferten T-Stücken, Schlauchhaltern und 15 Tropfern (je 2 l/h) zusammen. Ein kleiner T-Reduzierer und ein Entlüftungsventil verhindern unkontrollierten Durchfluss; der Wahlschalter bietet einen Testmodus und sechs Laufzeiteinstellungen von 0,5 bis 12 Minuten. Im Normalbetrieb läuft die Pumpe zweimal täglich — bei Tagesanbruch und Dämmerung — und sorgt so für automatische, netzunabhängige Bewässerung.

Benutzerfreundlich konzipiert, enthält das Set eine Steuereinheit mit LED-Anzeigen für Pumpenbetrieb, Laden und Wasserstandswarnungen. Der Akku ist austauschbar (3,6 V NiMH, ≥1200 mAh) und Ersatzteile sind über den Hersteller erhältlich. Mit IP44-Schutz und klaren Pflegehinweisen — wie Reinigung des Solarmoduls und Waschen des Saugfilters — ist das System für zuverlässigen saisonalen Einsatz ausgelegt; Anwender müssen es jedoch in frostgefährdeten Monaten zur Vermeidung von Schäden demontieren und einlagern.

Diese Lösung ist ideal für Gärtner, die eine wartungsarme, nachhaltige Bewässerung mit gesammeltem Wasser suchen. Sie reduziert die Abhängigkeit vom Stromnetz, spart Wasser durch zeitgesteuertes Niedrigdurchfluss-Tropfen (2 l/h pro Tropfer) und vereinfacht die Verteilung mit vormontierten Komponenten. Sicherheitshinweise betonen korrekte Montage, Umgang mit der Batterie und Schutz von Kindern vor Kleinteilen.

Hinweise:

  • Die Tropfgeschwindigkeit der Pumpe ist fest auf 2 l/h pro Tropfer eingestellt; maximal 15 Tropfer.
  • Das Solarmodul lädt den Akku; für einen zuverlässigen Betrieb ist ausreichende Sonneneinstrahlung erforderlich.
  • Ersetzen Sie den Akku mindestens alle zwei Jahre und entsorgen Sie gebrauchte Batterien ordnungsgemäß.
  • Installieren Sie den Saugfilter nicht direkt auf dem Reservoirboden, um das Ansaugen von Sand zu vermeiden.
  • Schützen Sie das System vor Frost, indem Sie es im Winter zerlegen und trocken lagern.
