Digitus Professioneller HDMI-KVM-Extender über IP Set Bedienungsanleitung
PDF-Anleitung · 6 Seiten
Deutsch
Stellen Sie eine Frage
Häufig gestellte Fragen
Transmission depends on cable type: CAT5 up to 80m, CAT5e up to 100m, and CAT6 up to 120m. Supported video resolution is up to 1920×1080 at 60Hz (1080p@60Hz).
Ist diese Antwort hilfreich?
Check that TX and RX are not reversed, confirm the HDMI source outputs a correct signal, and try replacing the HDMI cable connected to the transmitter.
Ist diese Antwort hilfreich?
Install the provided Windows USB driver from the CD if peripherals don’t initialize automatically, verify USB cables are connected securely, then reset the transmitter or receiver.
Ist diese Antwort hilfreich?
Multi-point connections via a switch are supported, but it’s recommended to operate KVM control on one receiver at a time to prevent input conflicts between consoles.
Ist diese Antwort hilfreich?
Each unit uses DC 5V, 1A power supplies included with the kit. Use only the supplied adapters and replace if damaged to avoid malfunction or safety risks.
Ist diese Antwort hilfreich?
The extender supports HDMI 1.3 with HDCP 1.2 and IEEE 802.3 Ethernet at 10/100/1000Mbps. It is compatible with UTP/STP CAT5/5e/6 cables wired per IEEE-568B.
Ist diese Antwort hilfreich?
Press the device reset button first. Ensure the network cable follows IEEE-568B wiring, check HDMI cable connections, and confirm source resolution is within supported ranges.
Ist diese Antwort hilfreich?
Vorteile und Nachteile
Vorteile
- Extends HDMI and USB KVM over CAT5/5e/6 up to 120m (CAT6) at 1080p@60Hz.
- Supports over-IP connections via network switches for flexible multi-point setups.
- Aluminum housing and LED indicators provide durability and easy status monitoring.
- Low power consumption (<3.5W) with compact metal enclosures for reliable operation.
- Includes TX/RX, power supplies, USB cable, and Windows USB driver for quick setup.
Nachteile
- Maximum resolution limited to 1080p@60Hz; not suitable for higher-resolution displays.
- USB driver only provided for Windows; other OS may require manual driver solutions.
- KVM control should be active on a single receiver in multi-point mode to avoid conflicts.
- Video latency (~70 ms) can be noticeable for fast-response applications like gaming.
- As a Class A device, it may cause radio interference in home environments.
Produkt Beschreibung
Digitus Professioneller HDMI-KVM-Extender über IP Set Handbuch

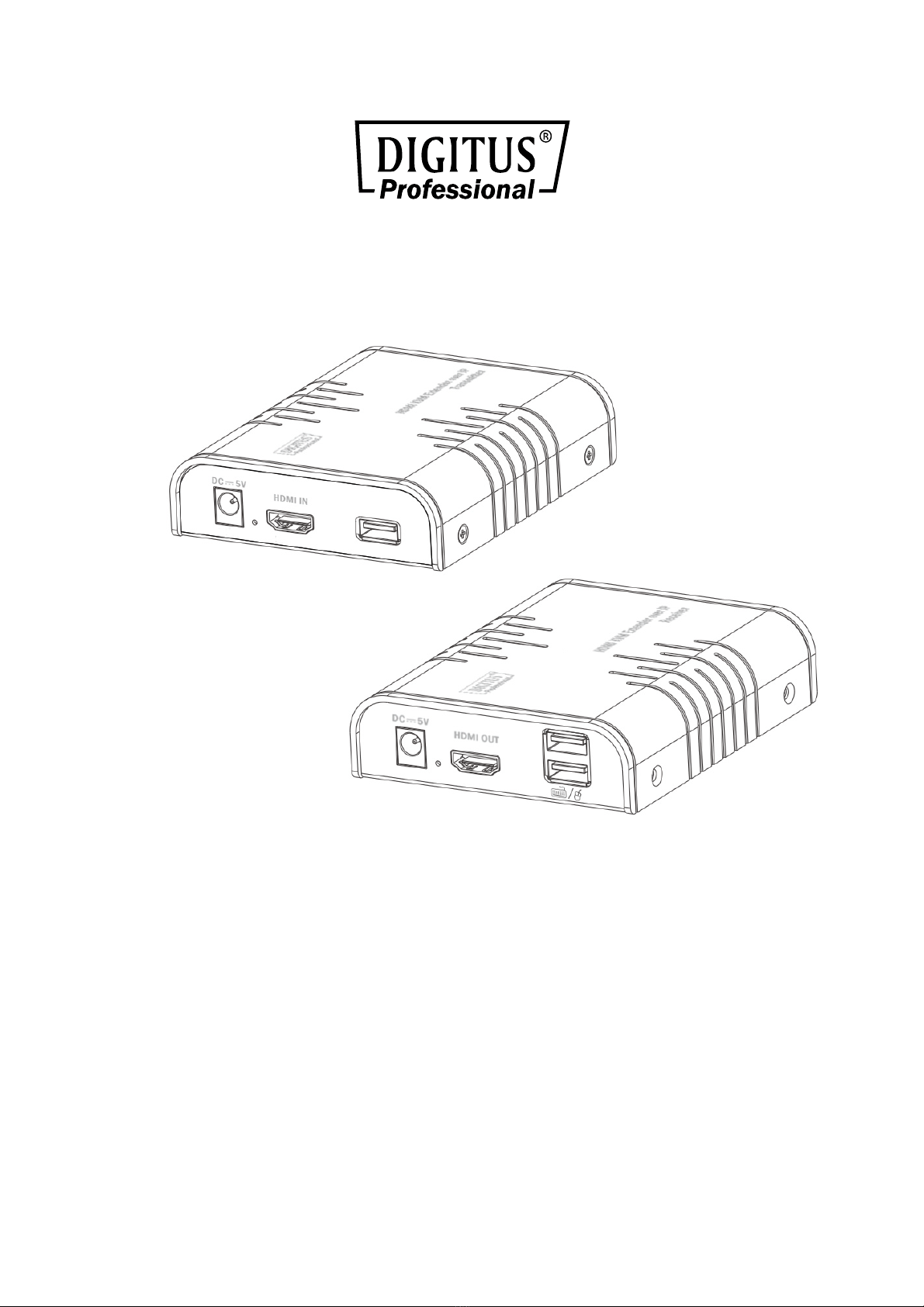

Das Digitus Professional HDMI KVM Extender over IP Set ist eine kompakte, industrietaugliche Lösung zum Übertragen von HDMI-Video und USB-basierter Tastatur/Maus-Steuerung über Netzwerkkabel. Das Set besteht aus einem lokalen Sender (TX) und einem entfernten Empfänger (RX). Das Kit unterstützt zuverlässige Punkt-zu-Punkt- und switch-basierte IP-Verbindungen, um Bedienkonsolen weit von Host-Systemen zu platzieren — ideal für Leitstände, Überwachungszentren, Industriehallen und sichere Einrichtungen.
Mit Unterstützung für 1080p@60Hz überträgt dieser Extender HDMI-Video bis zu 120 Meter über CAT6 (100 m bei CAT5e, 80 m bei CAT5) und verarbeitet Audio in PCM-Formaten. Die Geräte verfügen über Status-LEDs für Strom und USB-Verbindung, schlanke Metallgehäuse für Robustheit und RJ-45-LAN-Ports, die mit 10/100/1000 Mbps Ethernet kompatibel sind. Die KVM-Funktion ermöglicht den vollständigen Fernzugriff auf einen PC über USB-Verbindungen — ein USB auf der TX-Seite für den Host und zwei USB-Ports auf der RX-Seite für Tastatur und Maus — sodass Benutzer Systeme ohne physische Nähe steuern können.
Die Installation folgt der Standardverdrahtung IEEE-568B und ist mit typischen Displays (SDTV, HDTV, Monitore) und PCs mit HDMI-Ausgängen kompatibel. Das Kit wird mit TX- und RX-Einheiten, USB-Kabel, zwei DC5V-Netzteilen und einer Treiber-CD für Windows geliefert, falls USB-Geräte manuell Treiber benötigen. LED-Anzeigen und eine Reset-Taste an beiden Einheiten erleichtern Diagnose und Wiederherstellung. Typische Einsatzbereiche sind sichere entfernte Arbeitsplätze, CCTV- oder Leitstellen, industrielle Automatisierung sowie Finanz- oder Regierungsbehörden, in denen zentralisierte Systeme von sicheren, zugänglichen Konsolen aus verwaltet werden müssen.
Praktische Merkmale umfassen Unterstützung für abgeschirmte und ungeschirmte Twisted-Pair-Kabel (STP/UTP) CAT5/5e/6, HDCP 1.2- und HDMI 1.3-Kompatibilität, geringen Stromverbrauch (<3,5 W) und Betriebstemperaturen, die für viele Umgebungen geeignet sind. Vorsicht: Verwenden Sie nur die mitgelieferten 5V-DC-Netzteile und prüfen Sie Kabellänge und Verdrahtungsqualität, um Signalverluste zu vermeiden. Das Gerät ist Klasse A, daher können in Wohnumgebungen Maßnahmen zur Verringerung von Störungen erforderlich sein.
Hinweise:
- Verwenden Sie CAT6 für die maximale Reichweite von 120 m; halten Sie die IEEE-568B-Pinbelegung ein.
- Installieren Sie den Windows-USB-Treiber nur, wenn Peripheriegeräte nicht automatisch erkannt werden.
- Für KVM führen Sie die Funktion jeweils nur an einem Empfänger aus, um eine stabile Steuerung zu gewährleisten.
